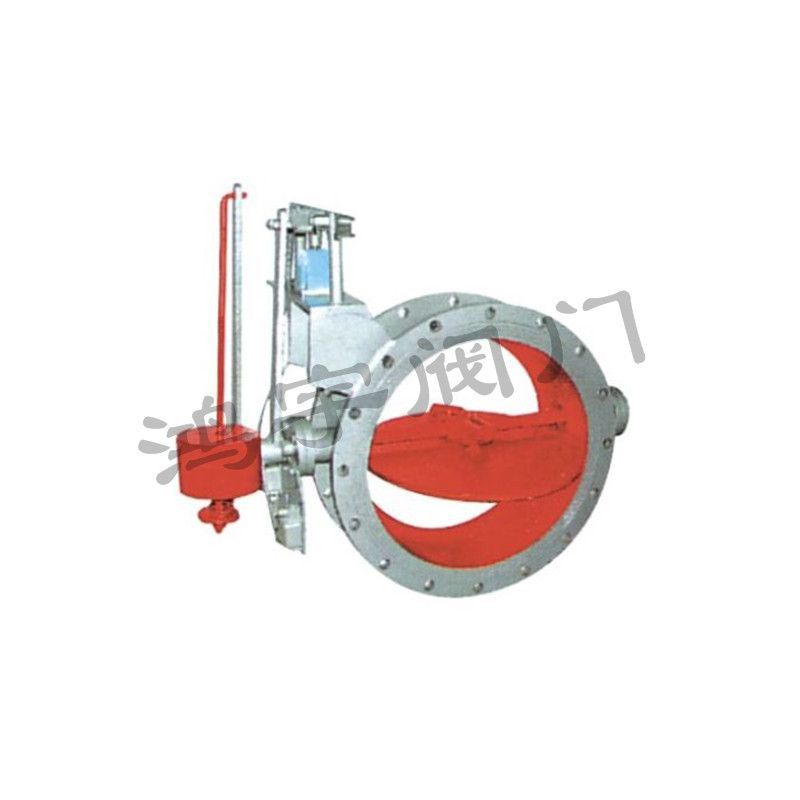

產品名稱：煤氣安全切斷閥,DMF電磁式煤氣安全切斷閥
產品型號：DMF ,DMF-0.1
概述：
電磁式煤氣安全切斷閥，它與電磁式啟動器組合配套使用。電磁式煤氣安全切斷閥具有結構簡單,操作方便,重量輕,工作可靠,切斷時為1.5秒，低泄漏等優點。電磁式煤氣安全快速切斷閥廣泛應用于以煤氣為燃料的各種工業窯爐的煤氣快速切斷，也可用于類似要求的其它場合。
原理：
1,電磁式煤氣安全切斷閥為法蘭連接,杠桿式啟閉閥，它主要由電磁鐵杠桿裝置,彈簧及重錘,閥體,閥板和軸等零件組成。
2,當煤氣或助燃空氣低壓時，通過相應的電路設計，可使電磁鐵在某一規定的低壓時失電，這樣杠桿失去平衡，安全閥相連的杠桿脫扣，重錘下落，安全閥立即關閉。另外一旦斷電，也即電磁鐵失電和上述相同，安全閥亦立即關閉，這樣就達到了煤氣或助燃空氣低壓時以及斷電時,快速切斷煤氣的目的。
零件材料：
1,閥體,蝶板：Q235A
2,閥桿：碳鋼 ,WCB
3,填料：石棉盤根
4,密封圈：硅橡膠
技術參數：
1,公稱壓力： 0.1Mpa
2,電源電壓： 220V 50HZ
3,電源電壓： 220V 50HZ
4,轉角范圍： 0-90°
5,工作溫度：≤80℃ ， ≤200℃
6,適用介質：煤氣,空氣等氣體
7,公稱通徑: DN100-1000mm

DN	D1	D	D2	L	L1	L2	H	B	N-D
100	170	205	145	127	360	250	460	10	4-12
150	225	260	200	140	510	250	510	14	8-18
200	280	315	252	152	465	250	565	14	8-18
250	335	370	310	165	520	280	620	16	12-18
300	395	435	362	178	580	300	670	16	12-23
350	445	485	412	190	630	300	720	16	12-23
400	495	535	162	216	680	300	770	20	16-23
450	550	590	518	222	740	300	820	20	16-23
500	600	640	570	229	780	300	860	22	16-23
600	705	755	670	267	895	320	960	22	20-25
700	810	860	775	292	1010	400	1060	22	24-25
800	920	975	880	318	1125	400	1150	22	24-30
900	1020	1075	980	330	1225	400	1250	24	24-30
1000	1120	1175	1080	410	1345	500	1360	24	28-30
1200	1340	1400	1295	470	1525	500	1500	24	32-34
1400	1560	1620	1510	530	1775	500	1800	24	36-34
1600	1760	1820	1710	600	1990	700	2100	24	40-41
1800	1970	2045	1970	670	2190	700	2350	24	40-41
2000	2180	2265	2110	760	2390	700	2600	24	48-48
