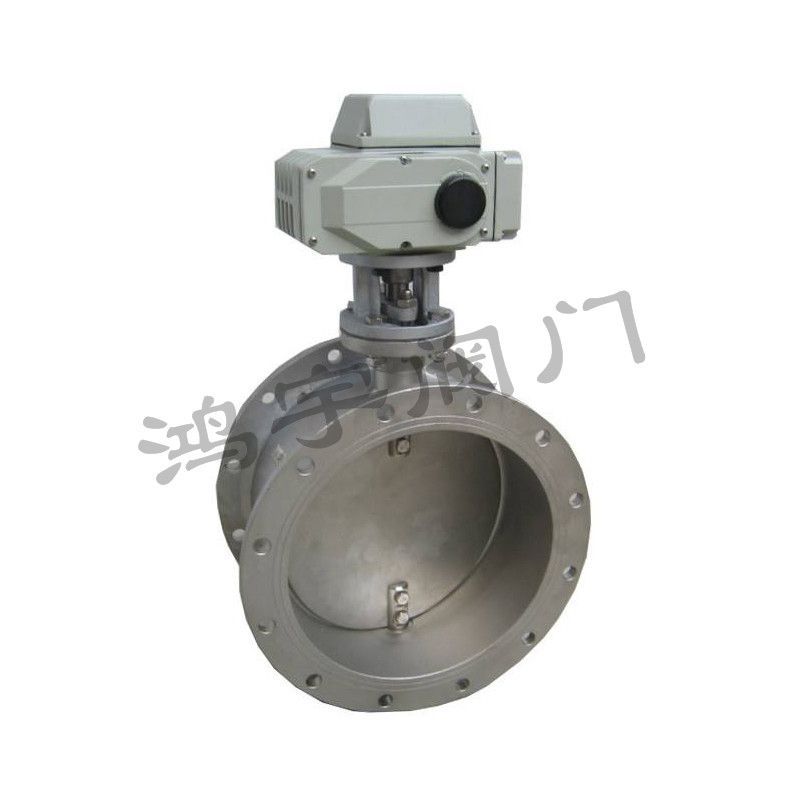

不銹鋼通風蝶閥

聯系人：徐先生 13605871852
地址：浙江省溫州市永嘉縣甌北鎮東方工業區
傳真：0577-66965782
郵箱：13605871852@139.com

產品詳情

不銹鋼通風蝶閥產品介紹：
通風蝶閥采用與閥體相同材料加工成密封圈，其適用溫度隨閥體選材而定，公稱壓力≤1.0MPa，一般適用于工業、冶金、環保等管道作通風調節介質流量之用。
D341W不銹鋼法蘭通風蝶閥應用范圍：
通風蝶閥適用溫度隨閥體選材而定，公稱壓力≤1.0MPa，一般適用于工業、冶金、環保、化工、建材、電站、玻璃等行業中的通風、環保工程的含塵冷風或熱風氣體管道中，作為氣體介質調節流量或切斷的管道控制裝置。通風蝶閥在管道中一般應當水平安裝。
不銹鋼通風蝶閥結構特點：
1、通風蝶閥設計新穎、合理，結構，重量輕，啟閉迅速。
2、蝶閥操力矩小，操作方便，省力靈巧。
3、采用適應的材料以滿足低、中、高不同介質溫度其及腐蝕性介質等。
4、內無連桿、螺栓等、工作可靠、使用壽命長，不受介質流向影響
D341W不銹鋼法蘭通風蝶閥標準規范：
設計制造標準：GB/T 12238-1989；JB/T8692-1998
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9115.1
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008

公稱通徑		長度		外形尺寸			連接尺寸							參考值
毫米	英寸	L	H	HD	A	B	D1	D2	N-D	D	D1	D2	N-D	KG
50	2	108	70	286	125	193	110	88	4-18	140	110	88	4-14	14
65	21/2	112	80	306	125	193	130	108	4-18	160	130	108	4-14	15
80	3	114	95	334	125	193	150	124	4-18	190	150	124	4-18	17
100	4	127	105	354	125	193	170	144	4-18	210	170	144	4-18	20
125	5	140	120	384	125	193	200	174	8-18	240	200	174	8-18	25
150	6	140	132	409	125	193	225	199	8-18	265	225	199	8-18	29
200	8	152	160	593	165	183	280	254	8-18	320	280	254	8-18	47
250	10	165	187	650	165	283	335	309	12-18	375	335	309	12-18	67
300	12	178	220	715	165	283	395	363	12-22	440	395	363	12-22	78
350	14	190	245	814	175	334	445	413	12-22	490	445	413	12-22	96
400	16	216	270	863	175	334	495	463	16-22	540	495	463	16-22	130
450	18	222	297	918	175	334	550	518	16-22	595	550	518	16-22	142
500	20	229	322	1016	210	425	600	568	20-22	645	600	568	20-22	191
600	24	267	377	1128	210	425	705	667	20-26	755	705	667	20-26	230
700	28	292	430	1233	210	425	810	772	24-26	860	810	772	24-26	250
800	32	318	487	1344	210	425	920	878	24-30	975	920	878	24-30	320
900	36	330	537	1560	320	620	1020	978	24-30	1075	1020	978	24-30	410
1000	40	410	587	1660	320	620	1120	1078	28-30	1175	1120	1078	28-30	510
1200	48	470	687	1890	320	620	1320	1280	32-30	1405	1340	1295	32-33	720
1400	56	530	760	2670	575	714	1520	1480	36-30	1630	1560	1510	36-36	1270
1600	64	600	895	2810	575	714	1730	1690	40-30	1830	1760	1710	40-36	1730
1800	72	670	995	3020	575	714	1930	1890	44-30	2045	1970	1918	44-39	2750
2000	80	760	1095	3220	656	810	2130	2090	48-30	2265	2180	2125	48-32	3050
