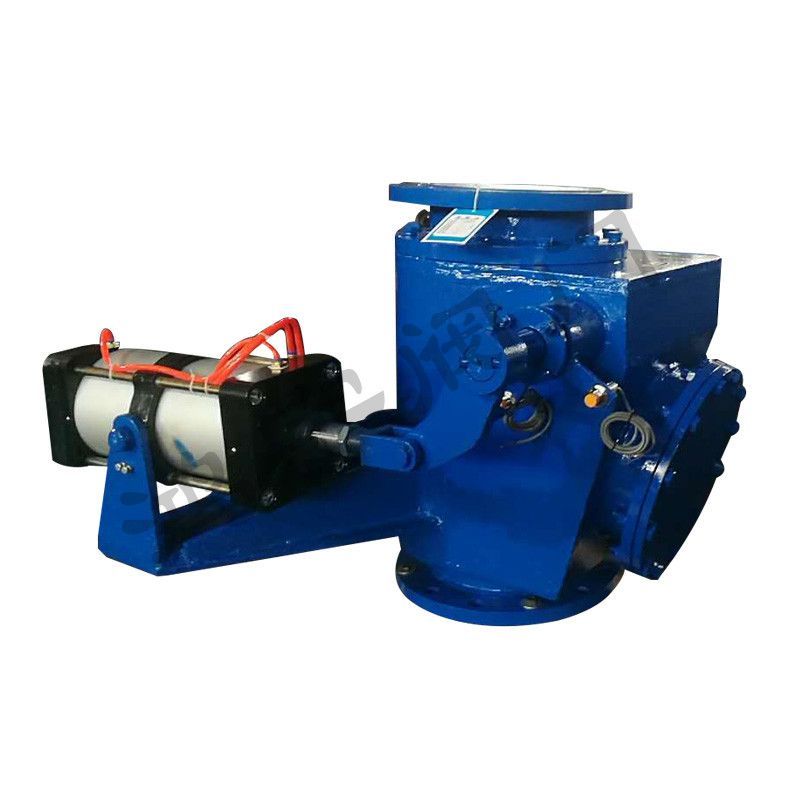

球面偏置式氣動鐘閥 PZ648MX-10C 自鎖式卸灰鐘閥氣動鐘閥
一、結構特點
本第二代球面偏置式氣動鐘閥系列系消化吸收國外技術，采用的球面偏置式結構，介質對密封面不會沖刷、磨損，有效通徑大，適用于高爐煤粉噴吹和制粉系統，作為截流密封用。
二、主要性能參數
公稱壓力：1.0 MPa
殼體試驗壓力：1.5
密封試驗壓力：1.1
適用溫度：≤150 ℃
適用介質：煤粉等
三、氣動裝置性能參數
公稱通徑：DN300-500
氣缸型號：QGA200(B)
供氣壓力：0.4-0.6MPa
管接頭：G 1/2"
動作時間：≤8S
四、產品特點：
1、鎖緊式球面偏置鐘閥由閥體組件、料斗組件、球面鐘體、閥軸和自鎖緊機構等組成。
2、鐘體球面為不銹鋼密封面，耐腐蝕且密封可靠。密封圈采用氟橡膠或硅橡膠制作，耐高溫，使用壽命長。
3、新型自鎖機構，當閥門關閉或開啟時，自鎖機構把球面鐘體鎖定不動，這時即使氣（油）路、氣（油）缸、活塞等某一部件出現故障，也不會影響該鐘閥截流和密封作用。
4、鐘閥與球閥比較，具有啟動速度快的特點。球閥開啟角在450時只開了39.1%。850時才達到100%全開狀態，而鐘閥開啟角在180時就已達到100%全開狀態，開啟速度是球閥的4倍。
5、當球面鐘體和密封圈的密封面在使用過程中磨損產生閥除后，自鎖機構可調整到適當位置。
6、閥體上有檢查修理孔，平時由悶蓋封住，當閥門內部出現故障時，不要要把閥門從官路中坼下，只要打開檢查孔蓋，就可修理或更換閥門內部零件，給設備檢修工作帶來很大方便。
7、本鐘閥可氣動、液動和電動控制、可現場手動操作，也可遠距離集中控制。
