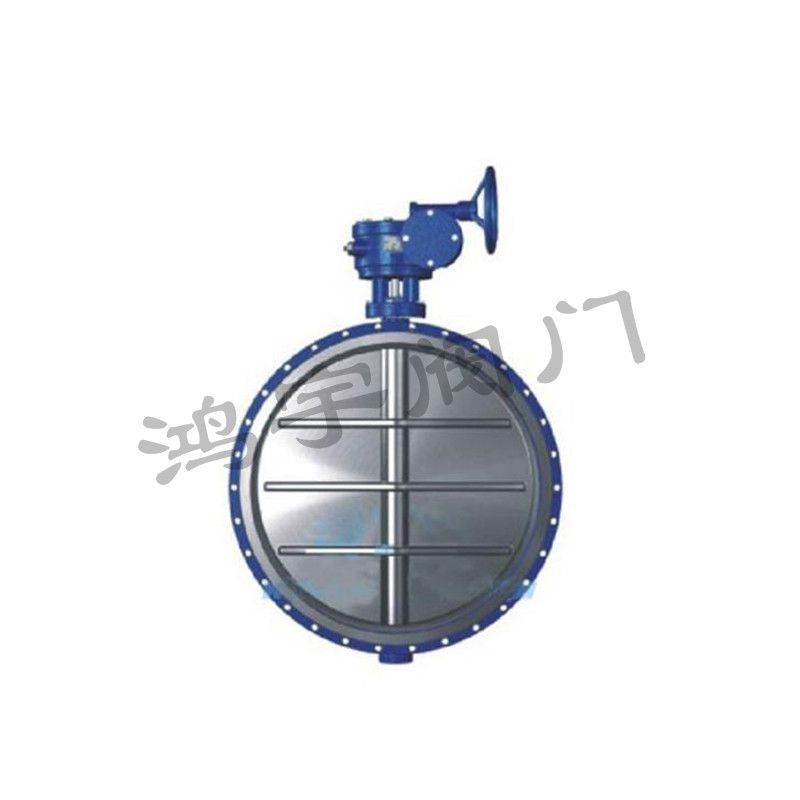

渦輪通風蝶閥

聯系人：徐先生 13605871852
地址：浙江省溫州市永嘉縣甌北鎮東方工業區
傳真：0577-66965782
郵箱：13605871852@139.com

產品詳情

公稱通徑：DN（mm）50～2000
公稱壓力：PN（MPa）0.05
試驗壓力：強度試驗0.075
密封試驗：≤1%泄漏量
適用介質：煤氣、含塵氣體、煙道氣等。
驅動形式：手動、蝸桿蝸輪傳動、氣傳動、電傳動
渦輪通風蝶閥采用與閥體相同材料加工成密封圈，其適用溫度隨閥體選材而定，公稱壓力≤0.6MPa，應用于化工、建材、電站、玻璃等行業中的通風、環保工程的含塵冷風或熱風氣體管道中，作為氣體介質調節流量
手動渦輪通風蝶閥采用與閥體相同材料加工成密封圈，其適用溫度隨閥體選材而定，公稱壓力≤0.6MPa，應用于化工、建材、電站、玻璃等行業中的通風、環保工程的含塵冷風或熱風氣體管道中，作為氣體介質調節流量或切斷的管道控制裝置。本類閥門在管道中一般應當水平安裝。渦輪通風蝶閥是用圓形蝶板作啟閉件并隨閥桿轉動來開啟、關閉和調節流體通道的一種除塵器配件閥門。蝶閥不僅結構簡單、體積小、重量輕、材料耗用省，安裝尺寸小，而且驅動力矩小，操作簡便、迅速，并且還同時具有良好的流量調節功能和關閉密封特性，在大中口徑、中低壓力的使用領域，蝶閥是主導的閥門形式。手動渦輪通風蝶閥具有結構簡單、體積小、重量輕、材料耗用省，安裝尺寸小，開關迅速、90°往復回轉，驅動力矩小等特點，用于截斷、接通、調節管路中的介質，具有良好的流體控制特性和關閉密封性能。

主要連接尺寸及重量									重量
	DN	D	D1	N-D	B	L	D41	D341	D941
	200	320	280	8-18	16	140	34	42	78
	250	375	335	12-18	16	140	38	46	83
	300	440	395	12-22	16	170	48	54	93
	350	490	445	12-22	16	170	56	64	95
	400	540	495	16-22	16	190	73	81	98
	450	595	550	16-22	16	190	81	110	140
	500	645	600	20-22	16	190	99	128	179
	600	755	705	20-26	18	210	127	157	213
	700	860	810	24-26	18	210	152	199	267
	800	975	920	24-30	18	210	182	229	326
	900	1075	1020	24-30	18	250	240	287	385
	1000	1175	1120	28-30	18	250	383	430	528
	1100	1275	1220	28-30	18	250		620	682
	1200	1375	1320	32-30	18	250		765	827
	1400	1575	1520	36-30	18	300		1188	1250
	1600	1790	1730	40-30	22	300		1393	155
	1800	1990	1930	44-30	22	300		1800	1865
	2000	2190	2130	48-30	22	300		2130	2190
	2100	2300	2240	52-33	22	300			2785
	2200	2405	2340	52-33	26	350			3690
	2400	2605	2540	56-33	26	350			4720
	2600	2805	2740	60-33	26	350			5530
	2800	3030	2960	64-36	26	400			6035
	3000	3230	3160	68-36	26	400			6280
