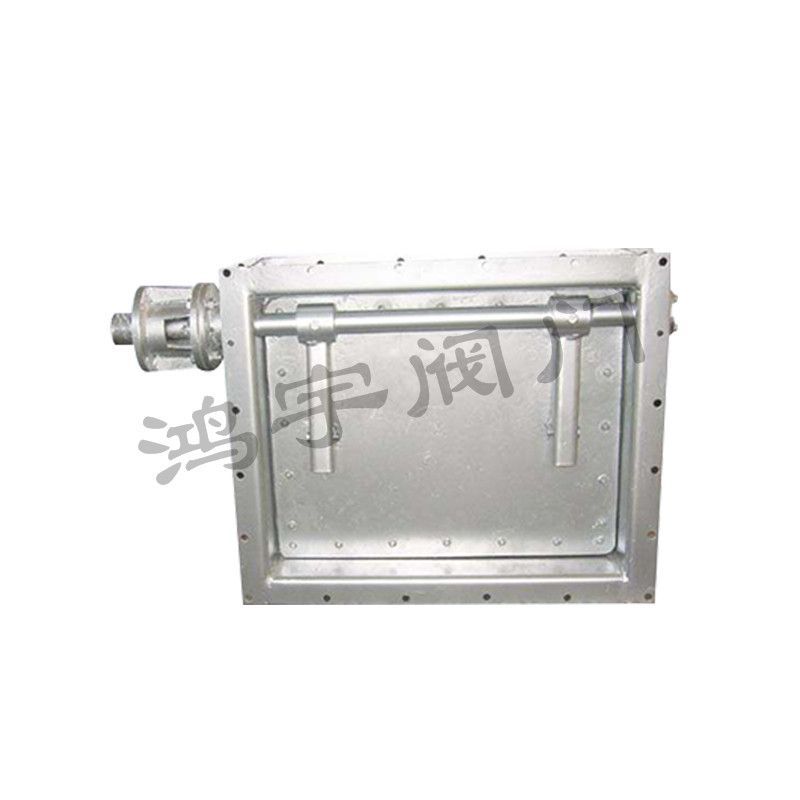

矩形風道止回閥

聯系人：徐先生 13605871852
地址：浙江省溫州市永嘉縣甌北鎮東方工業區
傳真：0577-66965782
郵箱：13605871852@139.com

產品詳情

1.公稱通徑：400-3000
2.公稱壓力：0.1MPa
3.適用溫度：≤200℃
4.適用介質：空氣、煙氣等其他氣體
5.適用場所：核電站
產品名稱：矩形風道止回閥
1.公稱通徑：400-3000
2.公稱壓力：0.1MPa
3.適用溫度：≤200℃
4.適用介質：空氣、煙氣等其他氣體
5.適用場所：核電站
電動矩形風道止回閥產品用途：本廠生產的矩形風道止回閥廣泛適用于建材、礦山、電力、輕工、玻璃等行業的通風管路系統
中，進行氣流單向調節及逆向截止。
電動矩形風道止回閥結構設計新穎，傳動，運行靈活，體積小，重量輕。當通風時，由風壓而使其開啟，停止逆風時，由于
葉片與重錘的重力，閥板自行關閉，通過調整重錘的位置來調整氣流量。T303P-1風道止回閥裝在水平管道上，為圓法蘭連接，
T303P-2為方法蘭連接，T303C-1風道止回閥裝在垂直管道上（無重錘），為圓法蘭連接，T303C-2為方法蘭連接。
電動矩形風道止回閥結構設計新穎，傳動，運行靈活，體積小，重量輕。當通風時，由風壓而使其開啟，停止逆風時，由
于葉片與重錘的重力，閥板自行關閉，通過調整重錘的位置來調整氣流量。

A′B	A1′B1	A2′B2	L	B	H	Y	X	Z-D	WT/KG
120′120	180′180	155′155	120	6	350	2	2	8-10	14
160′120	220′180	195′155	120	6	350	3	2	10-10	16
160′160	220′220	195′195	120	6	350	3	3	12-10	18
200′160	260′220	235′195	120	8	350	4	3	14-10	22
200′200	260′260	235′235	120	8	350	4	4	16-10	28
250′120	320′190	290′160	140	8	450	4	2	12-10	30
250′160	320′230	290′200	140	8	450	4	3	14-10	38
250′200	320′270	290′240	140	8	450	4	4	16-10	47
250′250	320′320	290′290	140	8	450	4	4	16-10	56
320′160	390′230	360′200	140	8	450	5	3	16-10	50
320′200	390′270	360′240	140	8	450	5	4	18-10	58
320′250	390′320	360′290	140	8	450	5	4	18-10	61
320′320	390′390	360′360	140	8	450	5	5	20-10	75
400′200	470′270	440′240	140	8	450	6	4	20-12	63
400′250	470′320	440′290	140	8	450	6	4	20-12	71
400′320	470′380	440′360	140	8	450	6	5	24-12	80
400′400	470′470	440′440	140	8	450	6	6	22-12	90
500′200	570′270	540′240	140	8	450	7	4	22-12	68
500′250	570′320	540′290	140	8	450	7	4	24-12	78
500′320	570′390	540′360	140	8	450	7	5	26-12	88
500′400	570′470	540′440	140	8	450	7	6	28-12	108
500′500	570′570	540′540	140	8	450	7	7	24-12	114
630′250	710′320	680′300	160	10	600	7	4	26-12	79
630′320	710′400	680′370	160	10	600	8	5	28-12	80
630′400	710′480	680′450	160	10	600	8	6	30-12	104
630′500	710′580	680′550	160	10	600	8	7	32-12	126
630′630	710′710	680′680	160	10	600	8	8	30-14	148
800′320	880′440	850′370	160	10	600	10	5	32-14	132
800′400	880′480	850′450	160	10	600	10	6	34-14	146
800′500	880′580	850′550	160	10	600	10	7	36-14	160
800′630	880′710	850′680	160	10	600	10	8	40-14	180
800′800	880′880	850′850	160	10	600	10	10	40-14	210
