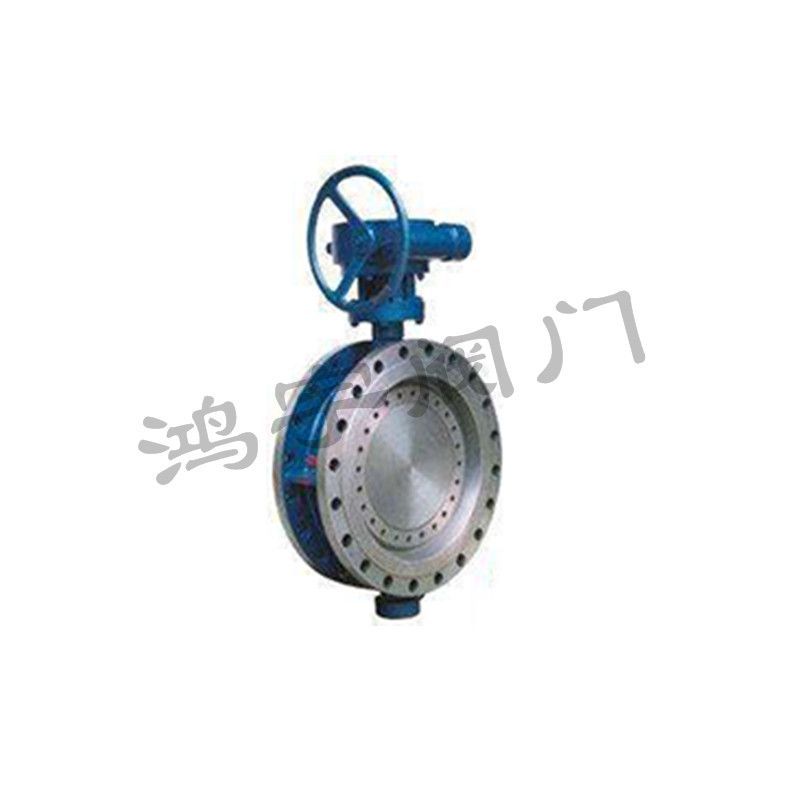

法蘭式金屬硬密封蝶閥

聯系人：徐先生 13605871852
地址：浙江省溫州市永嘉縣甌北鎮東方工業區
傳真：0577-66965782
郵箱：13605871852@139.com

產品詳情

產品型號： DT943H/643H/343H-16/25C.P.R.V
連接方式：法蘭
結構形式：三偏心硬密封
驅動方式：電動
產品口徑： DN50-1200(可以根據您的要求定做)
公稱壓力： 1.0MPa-4.0MPa
閥體材質：鑄鋼、碳鋼、不銹鋼、304、316
不銹鋼調節法蘭式金屬硬密封電動蝶閥輸入輸出4-20MA 耐高溫金屬密封三偏心蝶閥的密封原理利用偏心結構，做到了閥門啟閉時蝶板與閥座間幾乎無磨擦現象發生。閥桿的扭矩通過蝶板直接傳遞至密封面，從而杜絕了打開普通閥門時所常見的跳躍現象。這意味著偏心蝶閥幾乎可以從0開度開始即進入可調控區域，直至90開度。其正常調控比是一般蝶閥的2倍以上，調控比高可高達100:1以上。這為偏心蝶閥作為調控閥使用創造了良好的條件。
金屬密封可適用于帶稍許顆粒、漿液的介質中
適用溫度可達425℃,高壓力6.4MPa
密封時幾乎無摩擦，保證扭矩更小，密封性更好
參數：
閥體：
公稱通徑：DN50-DN1000
閥體材質：WCB、304、316
連接方式：對夾式、法蘭式
壓力等級：PN1.0MPa、PN1.6MPa、PN2.5MPa
結構形式：三偏心結構
閥內組件：
閥座密封：硬質合金、碳化鎢、鎳合金
閥板材質：WCB、304、316
閥桿材質：304
適用介質：水液、氣體、蒸汽、高溫介質、耐磨介質。
設計制造標準
設計制造：JB/T8527-1997
結構長度：GB/T12221-2005
壓力試驗：GB/T13927-2008
連接標準：JB/T 79.1-1994
電動執行器
開關型：反饋信號：無源觸點信號\4-20mA\電阻信號
調節型：輸入信號4-20mA\0-10V\1-5V；反饋信號：4-20mA\0-10V\1-5V
電壓： AC220V\380V\110V\24V、DC12V\24V等；特殊電壓可定制
防爆等級：可選防爆型EXdIIBT4

DN	A	B	H	PN10/16/15	N-D PN10/16/25	L
50	217	137	80	125/125/125	4-16/4-16/4-16	43
65	258	147	90	145/145/145	4-16/4-16/8-16	46
80	258	147	98	160/160/160	4-16/8-16/8-16	49
100	299	165	112	180/180/190	8-16/8-16/8-20	56
125	349	182	128	210/210/220	8-16/8-16/8-24	64
150	397	199	147	240/240/250	8-20/12-20/12-24	70
200	473	221	178	295/298/310	12-20/12-24/12-27	71
250	560	249	215	350/355/370	12-20/12-24/16-27	76
300	601	280	250	400/410/430	16-20/16-24/16-30	78
350	738	383	280	460/470/490	16-24/16-27/16-33	78
400	738	383	320	515/525/550	20-24/20-27/320-33	102
450	738	383	350	565/585/600	20-27/20-33/20-36	114
500	940	434	380	620/650/660	20-24/20-30/20-33	127
600	940	434	440	725/700/700		154
