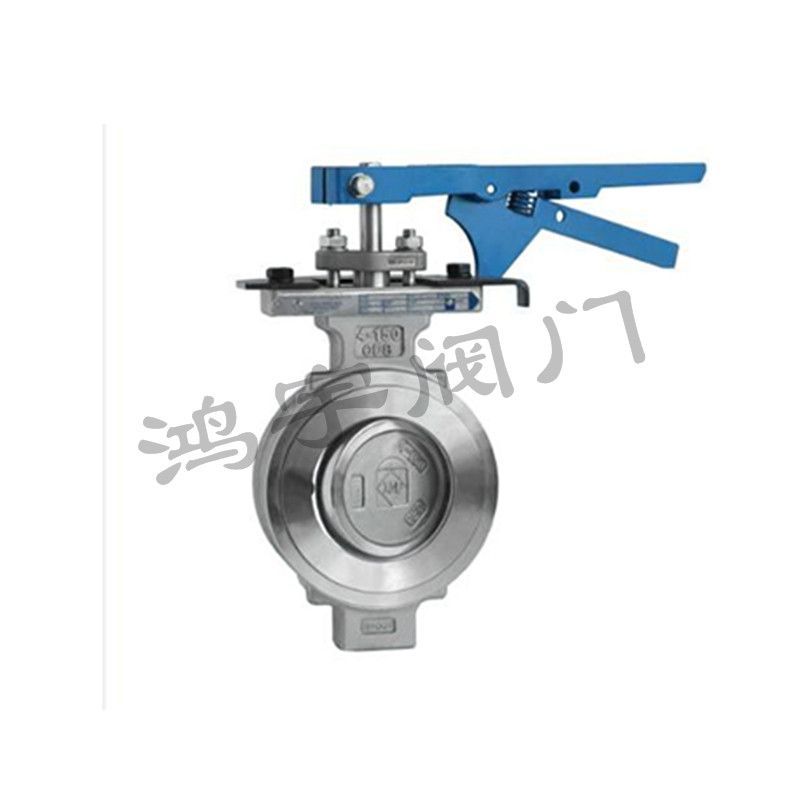

電動雙偏心蝶閥

聯系人：徐先生 13605871852
地址：浙江省溫州市永嘉縣甌北鎮東方工業區
傳真：0577-66965782
郵箱：13605871852@139.com

產品詳情

型號：D943H
結構形式：偏置板式
材質：碳鋼
連接形式：法蘭
適用介質：水
壓力環境：常壓
工作溫度：常溫
標準：國標
流動方向：?jiǎn)蜗?br /> 驅動方式：電磁
零部件及配件：執行器
用途：調節
類型(通道位置)：直動式
口徑：DN50-1200
公稱通徑：DN50-1200
安裝尺寸：DN50-1200
規格：DN50-1200
雙偏心蝶閥適用于各種輕重工業及樓宇管道。能恩品質，全球共享
蝶閥廣泛應用于：化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等領域。
蝶閥主要特點：
（1）啟閉方便迅速、省力、流體阻力小，可以經常操作。
（2）結構簡單，體積小，重量輕。
（3）可以運送泥漿，在管道口積存液體少。
（4）低壓下，可以實現良好的密封。
（5）調節性能好。
蝶閥安裝提示：
（1）在安裝時，閥瓣要停在關閉的位置上。
（2）開啟位置應按蝶板的旋轉角度來確定。
（3）帶有旁通閥的蝶閥，開啟前應先打開旁通閥。
（4）應按制造廠的安裝說明書進行安裝，重量大的蝶閥，應設置牢固的基礎。
雙偏心蝶閥概述：
在單偏心蝶閥的基礎上進一步改良成型的就是目前應用廣泛的雙偏心蝶閥。其結構特征為在閥桿軸心既偏離蝶板中心、也偏離本體中心。雙偏心的效果使閥門被開啟后蝶板能迅即脫離閥座、大幅度地消除了蝶板與閥座的不必要的過度擠壓、刮擦現象、減輕了開啟阻距、降低了磨損、提高了閥座壽命。

通經（mm）	尺寸			1.6MPa		2.5MPa
	L	K	H	D1	4-D	D1	4-D
50	43	108	245	125	4-18	125	4-18
65	46	112	250	145	4-18	145	4-18
80	46	114	350	160	4-18	160	4-18
100	52	127	380	180	4-18	190	4-22
125	56	140	410	210	4-18	220	4-26
150	56	140	490	240	4-22	250	4-26
200	60	152	560	295	4-22	310	4-26
250	68	165	621	355	4-26	370	4-30
300	78	178	580	410	4-26	430	4-30
350	78	190	757	470	4-26	490	4-33
400	102	216	825	525	4-30	550	4-36
450	114	222	925	585	4-30	600	4-36
500	127	229	1010	650	4-33	660	4-36
600	154	267	1180	770	4-36	770	4-39
