產品名稱：氣動盲板閥，氣動扇形盲板閥
產品名稱：F643X-0.5/1.0/1.5/2.5
公稱通徑：300-2000mm
公稱壓力：0.05-0.25MPa
適用溫度：≤300℃
結構形式：長系列
適用介質：煤氣及有毒、有害、易燃?xì)怏w

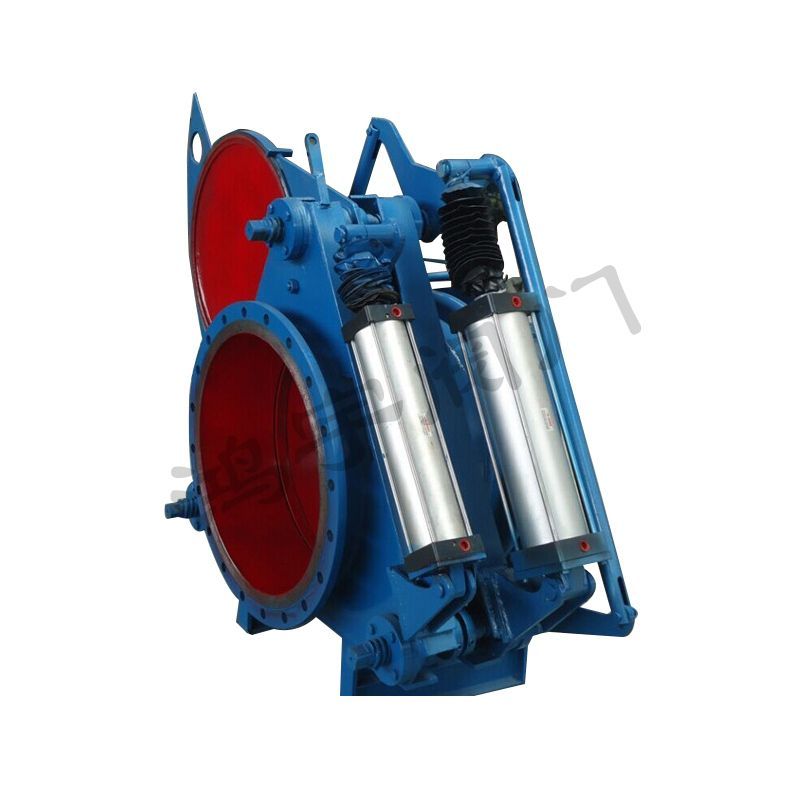

結構簡述：F643X型氣動盲板閥外形結構如附圖所示，該閥門由左閥體、中閥體、右閥體、扇形盲板、絲桿螺母付、杠桿、不銹鋼補償器、氣缸等組成。它是通過三根支絲桿聯成一體，并把三個閥體分別固定在底座上，構成一個剛性結構體。中閥體與壓右閥體用不銹鋼膨脹管聯接，左、中閥體分別用三根兩端帶左右梯形螺紋的絲杠聯接，,將三根線絲杠同時作正向（或反向）旋轉，則左、中兩閥體得到壓緊（或分離） 。三根絲杠中上面一根絲杠中間裝有盲板，盲板繞該軸心旋轉。下面兩根絲杠在同樣的部位上安裝有盲板的定位塊，盲板旋轉時可以防止盲板漂移，避免密封膠圈擦傷。
工作原理：松開、夾緊時，由氣缸帶動連桿移動，從而帶動三個連桿，同時作正向（或反向）旋轉，使左、右兩閥體松開（或夾緊），用另一氣缸帶動盲板轉動，達到對盲板上的盲孔和通孔轉位動作。
用途及產品概述：F643X型氣動盲板閥符合GB622-86《工業企業煤氣安全規程》的規定，在閥門處于關閉狀態時，能切斷管路系統中介質，是一種可靠切斷氣體介質的安全設備。該閥廣泛應用于冶金行業煤氣、煙氣、含塵氣體及空氣等管路系統的除塵環保設施中。F643X型氣動盲板閥可以實現遠距離開啟和關閉，可靠切斷氣體介質，是一種理想的煤氣及有毒氣體管路切斷的安全控制閥門。
1、本閥由閥門本體、驅動裝置，夾緊裝置等組成�！ �
2、閥門本體采用三點式結構，結構緊湊、整體剛性好、重量好。夾緊電機動作，帶動絲桿作逆時針轉動，閥體松開到位（指標燈顯示），驅動電機動作，帶動閘板作順時針轉動，閘板開啟到位，（指示燈顯示）完成閥門由關閉到開啟的全過程。
