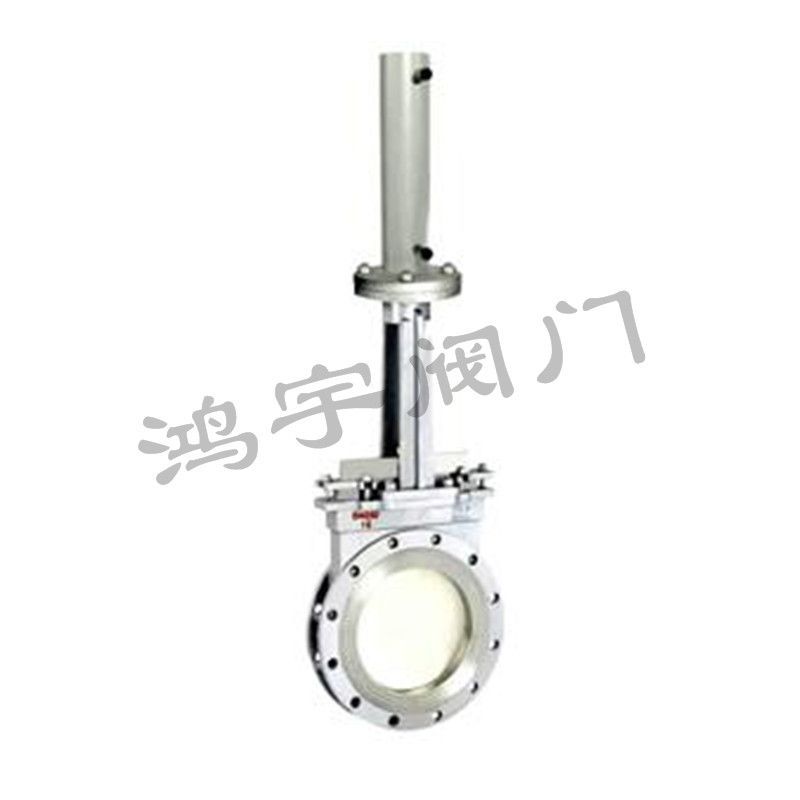

液動刀型閘閥

聯系人：徐先生 13605871852
地址：浙江省溫州市永嘉縣甌北鎮東方工業區
傳真：0577-66965782
郵箱：13605871852@139.com

產品詳情

型號：PZ773H-10C、PZ773X-10C、PZ773F-10C
公稱壓力：0.6MPa, 1.0MPa, 1.6MPa, ANSI 150LB
公稱通徑：DN50-DN600
閥體材質：鑄鋼、304不銹鋼、316不銹鋼、316L不銹鋼、2520
內件材質：2Cr13、304不銹鋼、316不銹鋼、316L不銹鋼、2520
閥座材質：本體金屬密封、橡膠、四氟、硬質合金
驅動方式：手輪、鏈輪、傘齒輪、電動、氣動、電液動
連接方式：法蘭、對夾
液動刀型閘閥PZ773 閥具有結構簡單緊湊、設計合理、輕型節材,密封可靠、操作輕便靈活、體積小、通道流暢、流阻小、重量輕、易安裝、易拆卸等優點，可在工作壓力1.0MPa-2.5MPa，使用溫度-29-650℃情況下正常工作。
PZ773H液動刀型閘閥注意事項：
1.安裝前須檢查閥門腔內和密封面等部位，不允許有污物或砂粒附著；
2.各連接部位螺栓，要求均勻擰緊；
3.檢查填料部位要求壓緊，既保證填料的密封性，也要保證閘板開啟靈活；
4.用戶在安裝閥門前，必須校對閥門型號，連接尺寸及注意介質流向，保證與閥門要求一致性；
5.用戶在安裝閥門時，必須預留閥門驅動的必要空間；
6.驅動裝置的接線須按線路圖進行；
7.刀型閘閥必須定期保養，不得隨意碰撞及擠壓，以免影響密封。

MPa	DN	L	D1	D2	H	N-M	MPa	DN	L	D1	D2	H	N-M
0.6	50	48	90	110	335	4-M12	1.0	50	48	100	125	335	4-M16
	65	48	110	130	363	4-M12		65	48	120	145	363	4-M16
	80	51	125	150	395	4-M16		80	51	135	160	395	4-M16
	100	51	145	170	465	4-M16		100	51	155	180	465	8-M16
	125	57	175	200	530	8-M16		125	57	185	210	530	8-M16
	150	57	200	225	630	8-M16		150	57	210	240	630	8-M20
	200	70	255	280	750	8-M16		200	70	265	295	750	8-M20
	250	70	310	335	900	12-M16		250	70	320	350	900	12-M20
	300	76	362	395	1120	12-M20		300	76	368	400	1120	12-M20
	350	76	412	445	1260	12-M20		350	76	428	460	1260	16-M20
	400	89	462	495	1450	16-M20		400	89	482	515	1450	16-M22
	450	89	518	550	1600	16-M20		450	89	532	565	1600	20-M22
	500	114	568	600	1800	16-M20		500	114	585	620	1800	20-M22
	600	114	670	705	2300	20-M22		600	114	685	725	2300	20-M27
	700	127	775	810	2500	24-M22		700	127	800	840	2500	24-M27
	800	127	880	920	2800	24-M27		800	127	898	950	2800	24-M30
	900	154	980	1020	3100	27-M27		900	154	1005	1050	3100	28-M30
	1000	165	1080	1120	3400	28-M27		1000	165	1115	1160	3400	28-M30
	1200	190	1295	1340	3600	32-M30		1200	180	1325	1380	3600	32-M36
