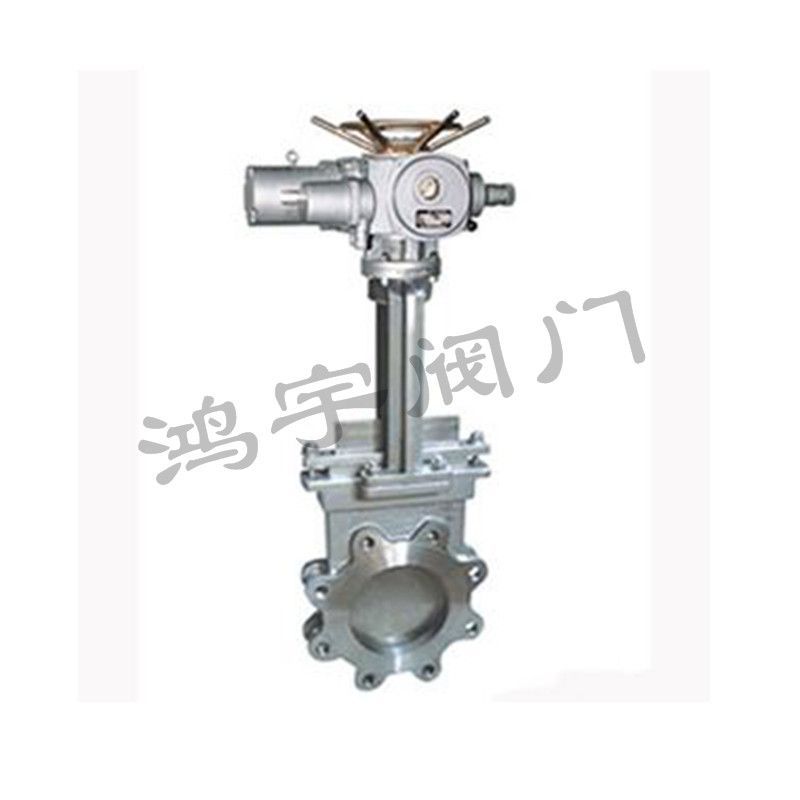

PZ943F-1.0電動刀型閘閥

聯系人：徐先生 13605871852
地址：浙江省溫州市永嘉縣甌北鎮東方工業區
傳真：0577-66965782
郵箱：13605871852@139.com

產品詳情

型號：PZ543F-1.6
連接形式：法蘭
主體材料：碳鋼，不銹鋼
公稱通徑：DN50-DN1200（mm） mm
適用介質：各種高腐蝕化學介質
材質：碳鋼不銹鋼
密封形式：硬密封型
標準：國標
外形：大型

MPa	DN	L	D1	D2	H	N-M	D0	KG
1.0	50	50	100	125	285	4-M16	180	8
	65	50	120	145	298	4-M16	180	10
	80	50	135	160	315	4-M16	220	12
	100	50	155	180	365	8-M16	220	14
	125	50	185	210	400	8-M16	230	22
	150	60	210	240	475	8-M20	280	29
	200	60	265	295	54	8-M20	360	38
	250	70	320	350	630	12-M20	360	66
	300	80	368	400	780	12-M20	400	100
	350	90	428	460	885	16-M20	400	119
	400	100	482	515	990	16-M22	400	195
	450	120	532	565	1100	20-M22	530	285
	500	130	585	620	1200	20-M22	530	389
	600	130	685	725	1450	20-M27	600	529
	700	160	800	840	1700	24-M27	600	790
	800	160	898	950	2000	24-M30	680	850
	900	160	998	1050	2300	28-M30	680	900
	1000	160	1110	1160	2500	28-M30	700	1050
	1200	190	1325	1380	2800	32-M36	800	1300
	50	50	100	125	285	4-M16	180	8.5
	65	50	120	145	298	4-M16	180	10.7
	80	50	135	160	315	8-M16	220	13
	100	50	155	180	365	8-M16	220	15
	125	50	185	210	400	8-M16	230	23.5
	150	60	210	240	475	8-M20	280	31
	200	60	265	295	540	12-M20	360	40.7
	250	70	320	355	630	12-M22	360	70
	300	80	368	410	780	12-M22	400	107
	350	90	428	470	885	16-M22	400	129
	400	100	482	525	990	16-M27	400	215
	450	120	532	585	1100	20-M27	530	305
	500	130	585	650	1200	20-M30	530	410
	600	130	685	770	1450	20-M36	600	550
	700	160	800	840	1700	24-M36	600	820
	800	160	898	950	2000	24-M36	680	980
	900	160	998	1050	2300	28-M36	680	1020
	1000	160	1110	1170	2500	28-M42	700	1120
	1200	190	1325	1390	2800	32-M48	800	1480
